产品概述
概述
HX304是一款LED低压恒流驱动芯片,提供单通道恒定输出电流,电流通过外接电阻(RFB)进行设定,电流输出范围5~500mA,输出端可承受最大电压达42V。
芯片的VCC电压范围为2.7~5.5V,低至0.3V的电流设定电,以及200mV低压差驱动,使得HX304能够在宽驱动电压范围内提供稳定的电流输出,极大增强恒流模组的级联能力。
HX304外围元件少,应用可靠性好,芯片内部包含高精度的带隙基准源,5.5V电压调整器,过温保护电路和低压差驱动电路等。
HX304提供了输出端使能控制引脚DIM,内部具有上拉电阻,在不需要使用使能引脚的情况下,该引脚悬空,默认输出恒流。用户也可以采用5V逻辑通过该引脚对输出电流进行调光控制,实现高质量的PWM调光,与HX304配合使用作为大功率恒流驱动器。
HX304内建温度感应器与过热保护功能,温度感应器侦测HX304的温度,当芯片内部温度超过150℃时,过温保护电路会启动,关断恒流输出,当芯片内部结温低于130°C时,恒流输出会重新开启。
特点
1、线路简单元器件少
2、先进低压差恒流专利技术
3、恒定电流不受输出端电压影响
4、外接高精度电阻最大恒流输出500mA
5、输出端口最大耐压42V
6、PWM调光最高频率200KHz
7、过热保护阈值150℃
8、芯片间电流精度<±5%@ IOUT=350mA
9、VCC电压范围为2.7~5.5V
10、SOT89-5小体积金属散热封装使用温度范围-40~85°C
11、支持RGB调光输出共阳
PWM调光
管脚图
丝印与脚位图 |
序号 |
管脚 |
功能 |
SOT89-5 |
1 |
DIM |
PWM调光控制脚,默认悬空时拉高 |
2 |
GND |
地 |
|
3 |
VFB |
LED 驱动电流设定端 |
|
4 |
DRV |
LED 驱动沉电流输出端 |
|
5 |
VCC |
电源 |
极限参数
参数 |
符号 |
参数值 |
单位 |
VCC |
VCC |
-0.3~5.8 |
V |
DIM 管脚电压 |
VDIM |
-0.3~VCC+0.3 |
V |
VFB 管脚电压 |
VFB |
-0.3~6 |
V |
DRV 管脚电压 |
VDRV,ILED=0 |
-0.3~32 |
V |
持续输出电流 |
IOUTC |
500 |
mA |
热阻(SOT89-5) |
Rth(j-a) |
63 |
°C/W |
工作环境温度范围 |
TA |
-40~85 |
°C |
工作结温 |
TJ |
150 |
°C |
存储温度 |
TS |
-55~150 |
°C |
ESD (HBM) |
ESD(HBM) |
4000 |
V |
注意: 超过器件的极限参数可能会导致器件永久损坏,长时间放置于超过极限条件的环境之下可能会降低器件的可靠性。
电气特性
电气参数 (VIN=12V @ 25°C 室温, 除非另行规定)
参数 |
符号 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
输入电压范围 |
VIN |
VCC对地加电阻 |
2.7 |
- |
42 |
V |
VCC电压范围 |
VCC |
无限流电阻 |
2.7 |
- |
5.5 |
V |
稳压器稳压 |
VCC |
R1=5K |
5.3 |
5.5 |
5.7 |
V |
静态电流 |
ICC |
DIM 悬空,VCC=5V,RFB=5Ω, VDRV=2V |
- |
400 |
600 |
uA |
动态工作电流 |
ICC |
|
0.4 |
- |
1.5 |
mA |
DIM 逻辑电平 |
VDIMH |
|
0.7VCC |
- |
- |
V |
VDIML |
|
- |
- |
0.3VCC |
V |
|
输出电流 |
IOUTH |
RFB=5Ω,DIM 悬空,VDRV=6V |
57 |
60 |
63 |
mA |
IOUTL |
RFB=5Ω,DIM 接地,VDRV=6V |
- |
- |
0.1 |
uA |
|
输出饱和压降 |
VSAT |
IOUT=120mA |
- |
0.05 |
0.2 |
V |
电流设定电压 |
VFB |
VDRV=2V,RFB=5Ω |
265 |
300 |
315 |
mV |
输出电流线性调整率 |
%/dVCC |
RFB=5Ω,VDRV=2V,VCC=3.3~5.5V |
|
0.1 |
0.3 |
% |
输出电流负载调整率 |
%/dVDRV |
RFB=5Ω,DIM 悬空,VDRV=0.4~5V |
|
0.1 |
0.3 |
% |
过温保护触发温度① |
TOTP |
|
|
150 |
|
°C |
过温保护释放温度① |
TOTPR |
|
|
150 |
|
°C |
注意:①由设计保证,而非实际测试值。
开关特性
开关特性(VCC=5V @ 25°C 室温, 除非另行规定)
参数 |
|
符号 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
延迟时间(低电位到高电位) |
DIM-VFB |
tpLH |
VCC=5V; VDRV=2V; RFB=5Ω |
0.2 |
0.5 |
1.0 |
uS |
延迟时间(高电位到低电位) |
DIM-VFB |
tpHL |
0.05 |
0.1 |
0.2 |
uS |
|
DIM 脉冲宽度 |
DIM |
tW(OE) |
1.5 |
- |
- |
uS |
|
电流输出端电流爬升时间 |
tR |
0.1 |
0.2 |
0.4 |
uS |
||
电流输出端电流下降时间 |
tF |
0.1 |
0.2 |
0.4 |
uS |

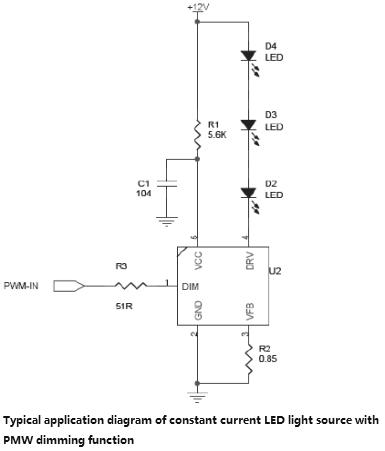

应用参考设计示范图
HX304的主要优点是在一定的供电范围内可以提供很好的恒定电流,输入电压大于2.7V,DRV最低启动电压(0.1-0.5V)。
例如:DC12V输入,负载Vled 3V 350MA三灯串联,在常温下工作,输入电压大于9.5V,LED工作电流稳定,当输入电压低于9V,LED电流下降,如果输入电压不足以提供DRV启动电压及LED正向电压,LED电流会减少。
