60V低压差线性恒流IC

概述

HX317A是一款耐压100V的中低压线性大电流高精度LED驱动芯片，适合于输入5~100V电压范围的LED驱动，输出电流可调，仅需外接一个CS电阻就可以构成一个完整的恒流驱动电路，RCS电阻调节输出范围5-1200MA，LED端口与GND之间的压差应根据输出电流与封装功耗决定，视散热状况而定，压差不要太大。

HX317A内置5A 60V的功率MOS，最大应用电流1200mA；采用低压差驱动电路，电流1200mA时,转折电压仅为0.5V。

HX317A内置过温保护，当温度达到130℃时，减小输出电流。

HX317A外围可扩展恒流应用，输入电压高时降低输出电流。也可扩展PWM应用。

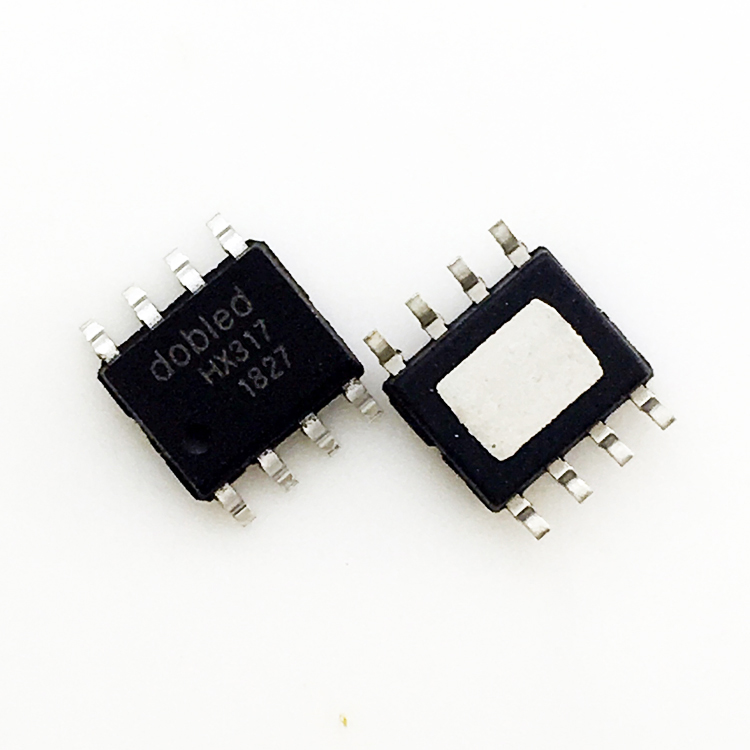

HX317A采用ESOP8封装，底部散热片默认与LED端口相连。

特点

Ø LED端口耐压100V

Ø 单通道大功率恒流驱动

Ø 外围元件简单

Ø 内置大电流功率MOS

Ø 最大输出电流1200mA

Ø 低压差启动0.5V(1000mA)

Ø 支持RGB输出共阳

Ø 芯片应用系统无EMI问题

应用领域

灯条、电动车灯、手电筒、太阳能、LED台灯、LED矿灯、投光灯、及其他DC类LED照明。
