概述

HXCR313B是一款LED低压恒流驱动芯片，提供三通道恒定输出电流，电流通过外接电阻（Rext）进行设定，单通道电流输出最大300mA，输出端可承受最大电压达36V。

芯片的VCC电压范围为5~36V，低压差驱动，使得HXCR313B能够在宽驱动电压范围内提供稳定的电流输出。HXCR313B外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5.2V电压调整器，过温保护电路和低压差驱动电路等。

HXCR313B提供了输出端使能控制引脚DIM，响应小脉宽调光信号，内部具有上拉电阻，在不需要使用使能引脚的情况下，该引脚悬空，默认输出恒流。

HXCR313B内建温度感应器与过热保护功能，温度感应器侦测HXCR313B的温度，当芯片内部温度超过110℃时，过温保护电路会启动，降低恒流输出。

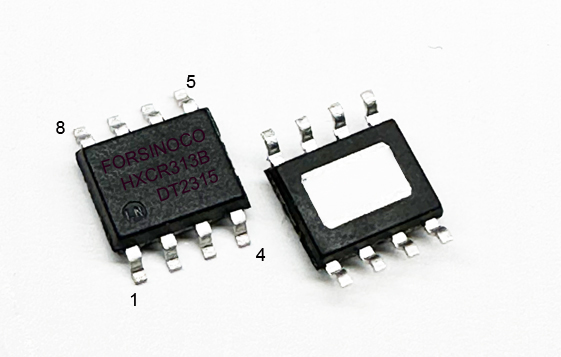

HXCR313B采用ESOP-8封装，底部散热片为GND。

特点

v 线路简单元器件少

v 先进低压差恒流专利技术

v 恒定电流不受输出端电压影响

v 外接高精度电阻最大恒流输出300mA

v 输出端口最大耐压36V

v 三通道PWM调光独立控制

v 过热保护阈值110℃

v 芯片间电流精度<±5%@ IOUT=300mA

v VCC电压范围为5~36V

定购信息

应用领域

恒流LED线条灯、射灯、洗墙灯、智能照明等
