产品概述
HX305固定电流LED恒流驱动,主要应用于单节锂电流供电恒流
HX305固定电流LED恒流驱动器
一、特点
1、电源电压：2.7V~5.5V
2、输出电流：150mA到380mA
3、低压差：150mV@350mA
4、输出电流精度：优于±5%
5、过热保护阈值：120℃
6、欠压保护：2.5V
7、LED短路保护
8、软启动
二、概述
HX305是一种低压差、线性降压、固定输出电流的LED恒流驱动器。
HX305无需外接其它元器件即可构成一个恒流输出的LED驱动电路，除LED外。
HX305内置过热保护功能，可有效保护芯片，避免结温超过120℃时因过热而造成损坏。HX305还集成了LED短路保护、电源欠压保护功能。此外，HX305自带软启动功能。
HX305可提供多个规格的输出电流供客户选择，输出电流可以从150mA到380mA，步长为10mA，并可通过多芯片并联的方式扩展LED的电流驱动能力。
HX305采用SOT-89-3的封装形式。
三、管脚图
|
丝印与脚位图 |
序号 |
管脚 |
功能 |
|
|
1 |
VP |
输出，一般接最后一颗LED负极 |
|
2 |
VN |
输入，接地 |
|
|
3 |
VD |
输入，接电源电压 |
四、应用领域
LED照明驱动；LED手电筒、台灯、矿灯、指示灯；LED路灯、球宝射灯、洗墙灯
五、原理图

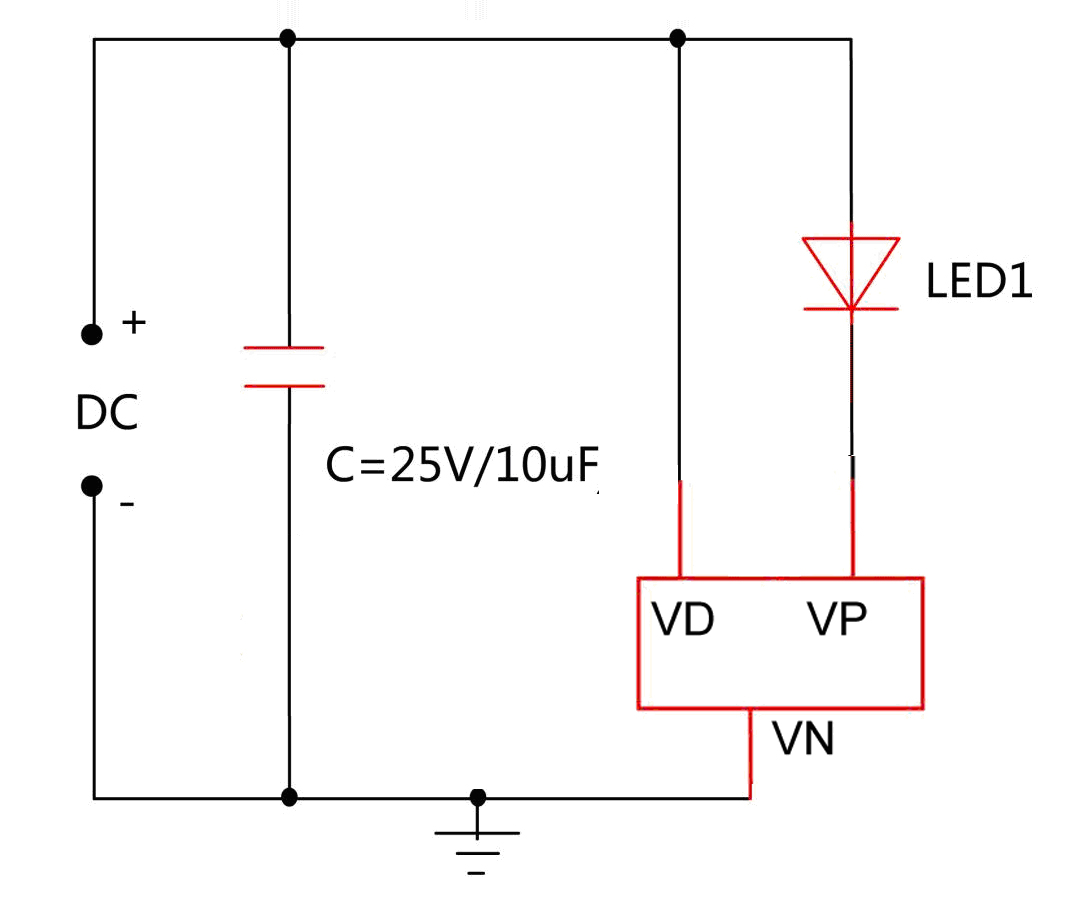

图一 输入2.7-6V工作原理图

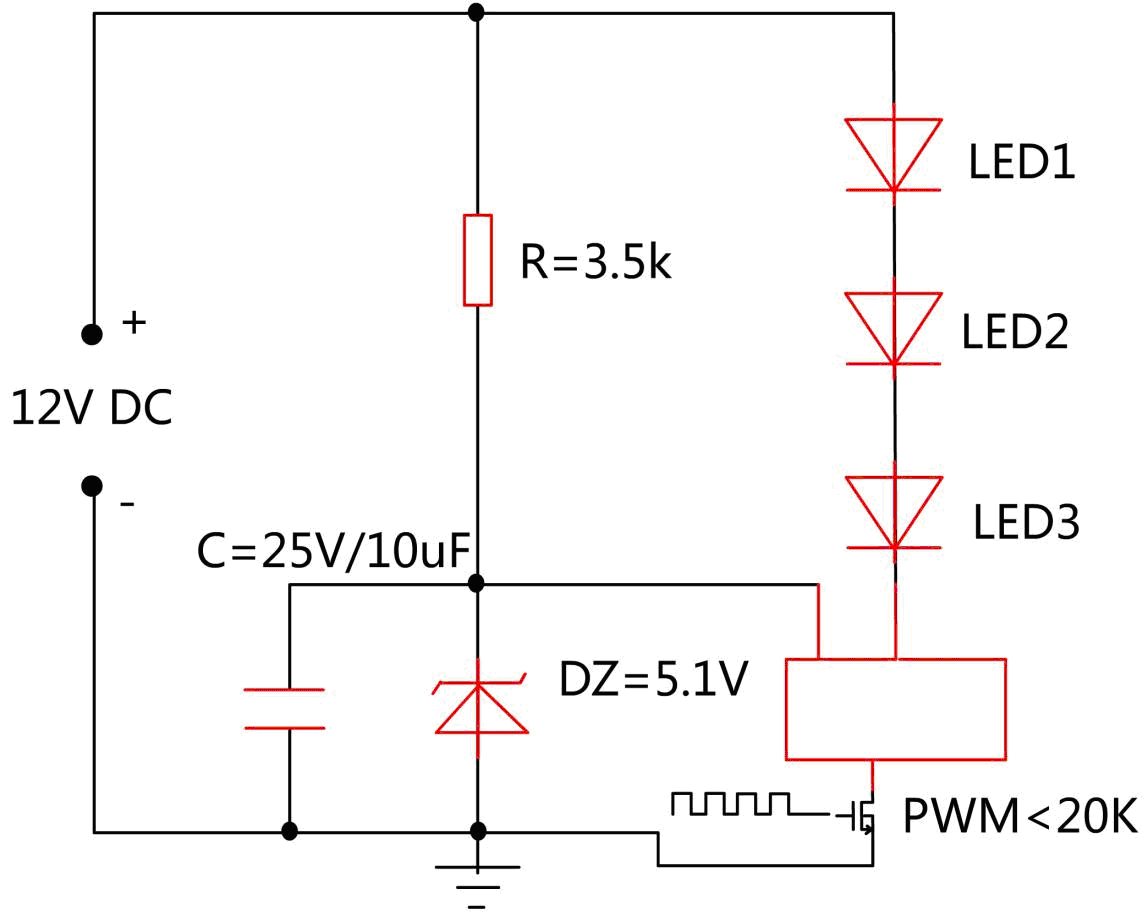

图四 PWM调光应用原理图

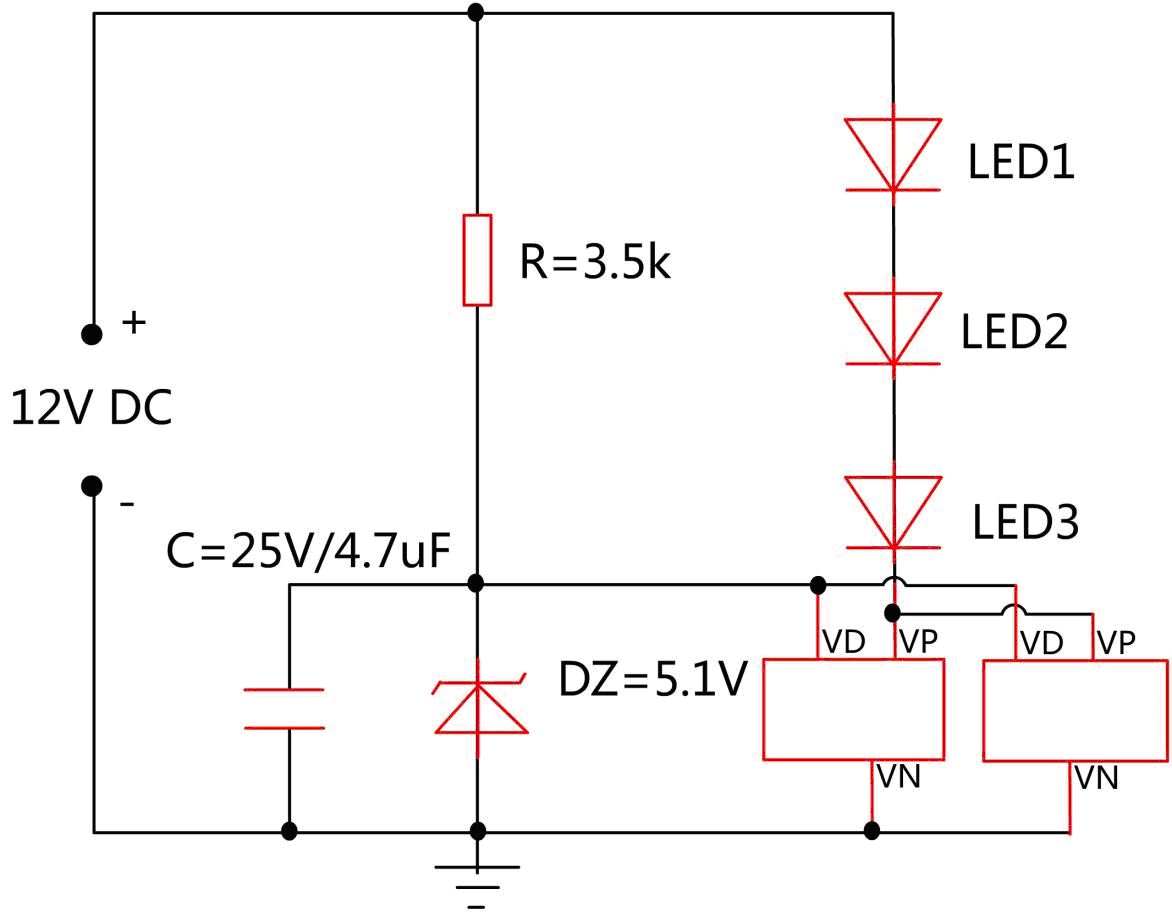

图三 并联应用原理图

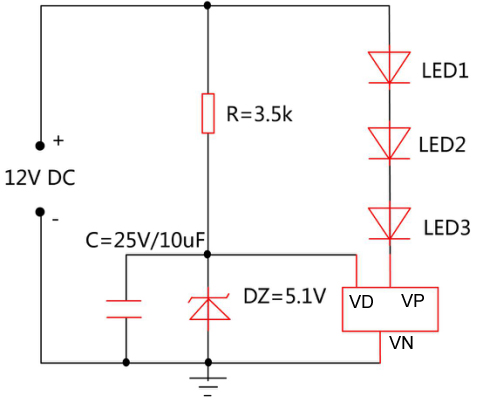

图二 输入12V工作原理图
六、极限参数
如无特殊说明，环境温度为25℃
|
参数 |
条件 |
描述 |
最小值 |
最大值 |
单位 |
|
电压 |
Vmax |
VD与VP端负值最大电压值 |
0.2 |
7 |
V |
|
电流 |
Ivp_max |
VP脚最大电流 |
|
500 |
mA |
|
最大功耗 |
Psot89 |
SOT89-3最大功耗 |
- |
0.5 |
W |
|
温度 |
Ta |
工作温度范围 |
-20 |
85 |
℃ |
|
Tstg |
存储温度范围 |
-40 |
120 |
℃ |
|
|
Tsd |
焊接温度范围（小于30S） |
230 |
240 |
℃ |
|
|
ESD |
Vesd |
静电耐压值（人体模型） |
|
2000 |
V |
注：工作在以上极限参数会导至器件永久破坏，工作在以上极限条件会影响器件可靠性
七、电特性
如无特殊说明，VIN=5v；TA=25℃
|
参数 |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
电源电压 |
||||||
|
电压范围 |
VIN |
ILED =350mA |
2.7 |
|
5.5 |
V |
|
保护阈值 |
VUVLO |
ILED =350mA，逐步减小VIN |
2.3 |
2.5 |
2.7 |
V |
|
电源电流 |
||||||
|
静态电流 |
IDDQ |
VIN =5.0V |
|
250 |
|
uA |
|
输出电压 |
||||||
|
输出电压差 |
△VO |
输出电流为设定值的90% |
|
150 |
|
mV |
|
过温保护 |
||||||
|
过温保护阈值 |
TOTP |
|
|
120 |
|
oC |
|
输出电流 |
||||||
|
输出电流范围 |
Ivp |
VIN =3.6V |
150 |
|
380 |
mA |
|
输出电流精度 |
△Ivp /Ivp |
△VO大于100mV |
-5 |
|
5 |
% |
|
负载调整率 |
|
VIN =3.6V，Vvp从0.2V到3.0V变化 |
|
|
2 |
mA /V |
|
线性调整率 |
|
VIN从3.0V到5.0V变化 |
|
|
2 |
mA /V |
九、功能描述
HX305是一款线性降压型恒流LED驱动芯片。
HX305无需外接其它元件即可提供150mA到380mA稳定的输出电流，除LED外。
HX305芯片内部包括软启动电路、过温保护电路、参考电压电路、欠压保护、LED短路保护电路以及功率管。当输入电压较高时，或者输出电流较大时，芯片上消耗的功耗较大，芯片会进入过热保护状态，降低输出电流，可有效保护芯片，避免结温超过120℃时因过热而造成损坏。
HX305自带软启动功能，该功能可以防止芯片在上电瞬间出现LED亮度的闪烁。
十、PCB注意事项
HX305的VD引脚加一个4.7uF左右的滤波电容，且该电容应尽可能靠近VDD引脚和地。一方面，该滤波电容可以减小系统上电时VDD引脚的电压尖峰，避免IC因过压而损坏，另一方面，当IC进入过温保护状态时，该滤波电容可以避免在电源VD上出现因输出电流波动而导致的大的纹波。
十一、订货信息
|
订货型号 |
封装 |
IC丝印 |
最小包装 |
环保信息 |
|
HX305 |
SOT89-3 |
7135XXX |
1K/盘 |
无铅 |
固定电流分档：200MA-250MA-300MA-330MA-350MA-380MA
