尊敬的客户，你的产品订单有如下要求吗？
1，LED软硬灯条、发光模组，发光字，LED灯具 -- 工程、政府订单
2，LED软硬灯条、发光模组、发光字，LED灯具– 质保5年以上订单
3，LED软硬灯条、发光模组、发光字，LED灯具– 外贸出口订单
如果有，请贵公司首选用深圳市华芯光电有限公司低压恒流IC设计您的产品便可满足。请看我们下面详细介绍！
HX301B-1AXX低压灯带恒流芯片
案列介绍：低压恒流灯条中恒流IC介绍

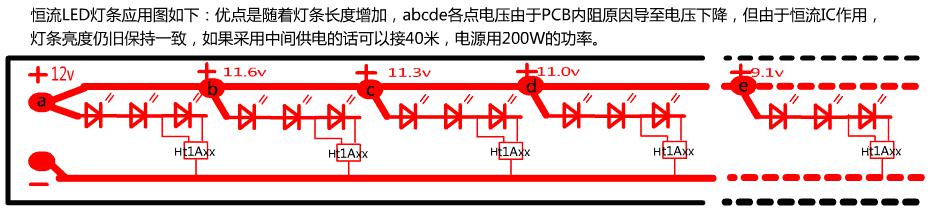

华芯光电，是一家专注于LED照明驱动及电源管理的集成电路设计的高科技公司，目前，公司HX301/1AXX系列产品线是线性恒流方式，主要应用于低压恒流灯条及高压日光灯管。应用恒流灯条可以让传统的LED灯条发光更稳定，亮度一至性提高一个档次。另外，可使灯条连接长度达到40米甚至更长。对比图：

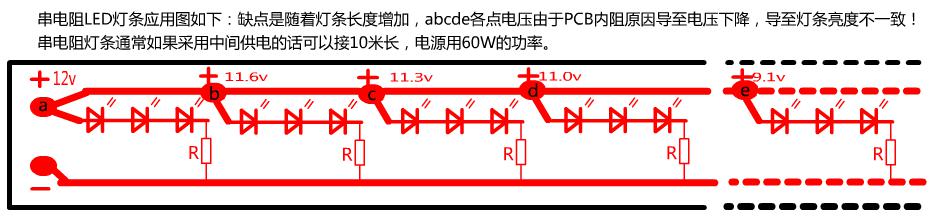

传统的串电阻式的LED灯条接线方式如下：
HX301B-1AXX恒流芯片目前已形成一个系列，型号有： HX301B/1A10,1A15,11A8,1A20,1A25,1A30,1A35,1A40,1A45,1A50,1A55,1A60,1A65,1A70,1A75。这是表示各种电流的大小，单位是ma.

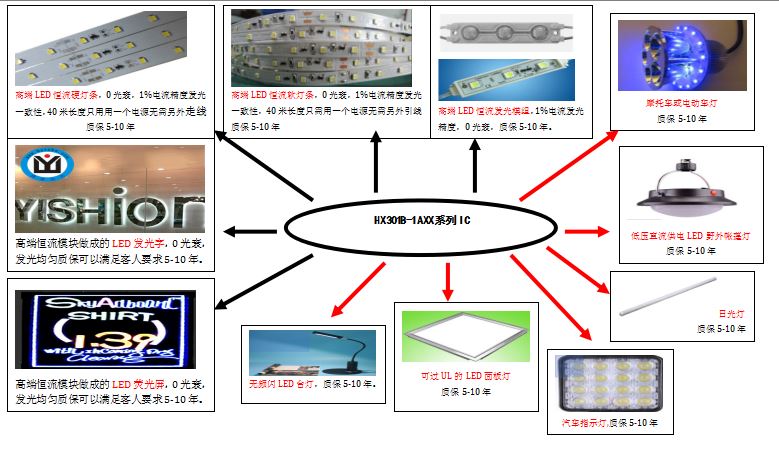

目前恒流灯条主要销往欧美国家及国内外高端消费群体。
传统的串电阻式 与 华芯串IC式 灯条成本核算与性能分析
|
传统的串电阻式灯条功率与电源接法 成本核算 |
|||||
|
灯条类型 |
典型功率 |
中间供电接的长度（米） |
需求电源规格（w） |
电源价格 |
结论 |
|
串电阻式软灯条 |
4.8w/米 |
10米 |
60w/12v |
40元 |
每接40米，需要4个60w电源或1个200W电源，增加电源成本40元，增加电阻成本（40x20x0.0075）=6元，40米走线成本40x2.5 /米=100元，结论：40米共增加成本=146元。 |
|
华芯串IC式灯条功率与电源接法 成本核算 |
|||||
|
灯条类型 |
典型功率 |
中间供电接的长度（米） |
需求电源规格（w） |
电源价格 |
结论 |
|
串IC式软灯条 |
4.8w/米 |
60米 |
200w/24v或 300w/24v |
40元 |
每接40米，需要1个200w或300w电源，增加电源成本40元，增加IC成本（40x10x0.30）120元，接线成本为增加0元，结论：40米共增加成本160元。 |
|
结论：1，以40米计算，华芯串IC式灯条比传统串电阻式灯条算进电源电阻及接线的成本，总成本要高160-146=14元，相当于平均增加成本0.35元/米。2，普通串电阻式的灯条中间供电最多只能接10米，并且10米之内由于不是恒流，发光亮度不一至，灯珠光衰严重。另外，由于接线较长，工程安装较复杂。3，华芯串IC式灯条可以一次性接40米，由于没有另外接线，工程安装更加简洁。由于恒流IC作用，可以保持40米且亮度高度一至，电流恒流精度为2%以下，延长灯条使用寿命。 |
|||||
华芯光电串IC式为什么可以接60米？
如下，通常我们第1米的时候电压是a点电压是24V供电，10米后a点电压变成21.5V，30米后a点电压变成18.5V。

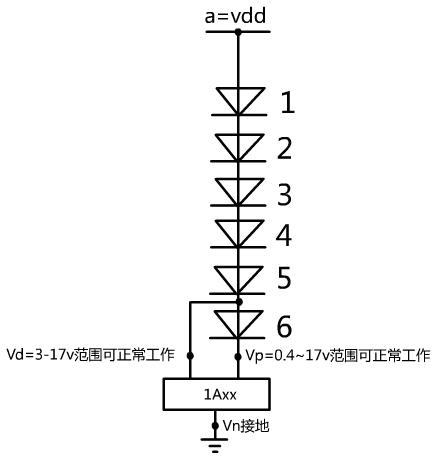

如下为华芯串IC式灯条接法：(LED数量根据应用情况在6－7PCS之间)
3, IC有三个脚，Vd, Vp, Vn。Vd正常工作电压在3-17v, Vp正常工作电压在0.4~17v, 假定灯珠1，2，3，4，5，6 的Vf都为3v,故30米后a点电压变成18.5v时Vp点电压为0.5v, Vd点电压变成3.5v,这样，Vd与Vp都处在正常工作电压内，处于正常恒流状态。得出结论：华芯串IC式灯条单端供电可达30米，双端供电就是60米了，而且亮度一至。
以下是典型案列
12V直流供电，1米60颗2835灯珠恒流灯条应用案例（3颗1组，1米用20颗恒流IC）：
24V直流供电，1米60颗2835灯珠恒流灯条应用案例（6颗1组，1米用10颗恒流IC）：
31V直流供电，1米64颗2835灯珠恒流灯条应用案例（8颗1组，1米用8颗恒流IC）：
