HX3330B DC-DC升压恒流LED驱动IC
作者:  来源:本站  发表时间:2018-11-19 14:13:54   浏览:

产品概述

HX3330B DC-DC升压恒流LED驱动IC

◆LED灯杯 ◆电池供电的灯串  ◆平板显示LED背光  ◆大功率LED照明


内置MOS开关升压恒流芯片

概述

HX3330B是一款内置100V功率NMOS高效率高精度开关升压型大功率LED恒流驱动芯片HX3330B采用固定关断时间的锋值电流控制方式,关断时间可以通过外部电容进行调节,工作频率可以根据用户要求而改变。

HX3330B通过调节外置的电流采样电阻,能控制高亮度的LED灯的驱动电流,使LED灯亮度达到预期恒定亮度。

HX3330B在EN端加PWM信号,可以进行LED灯调光。HX3330B内部还集成了VDD稳压管,软启动及过温保护电路灯,减少外围元件并提高了系统的可靠性。

HX3330B并采用了ESOP8封装。散热片内置接SW脚。

特点

◆内置100V NMOS

◆宽压输入范围2.7-100v

◆高效率,可达95%

◆最大工作频率:1MHz

◆FB电流采样电压:250mV

◆芯片供电欠电压保护:2.5V

◆关断时间可调

◆智能过温保护

◆内置VDD稳压管

◆最大工作电流1.5A

◆软启动


订货信息



定购型号

打印

封装

最小包装

HX3330B

NanoDriver

HX3330B XXXX

SOP-8

2500Pcs/盘


管脚图

脚位图

序号

管脚

功能



ESOP8

1

GND

接地

2

EN

芯片使能,高电平有效;可做PWM调光

3

COMP

频率补偿脚

4

FB

输出电流检测反馈脚

5

SW

功率MOS管漏极

6

CS

输入限流检测脚

7

TOFF

关断时间设置

8

VDD

芯片电源



应用领域

◆LED灯杯 ◆电池供电的灯串  ◆平板显示LED背光  ◆大功率LED照明

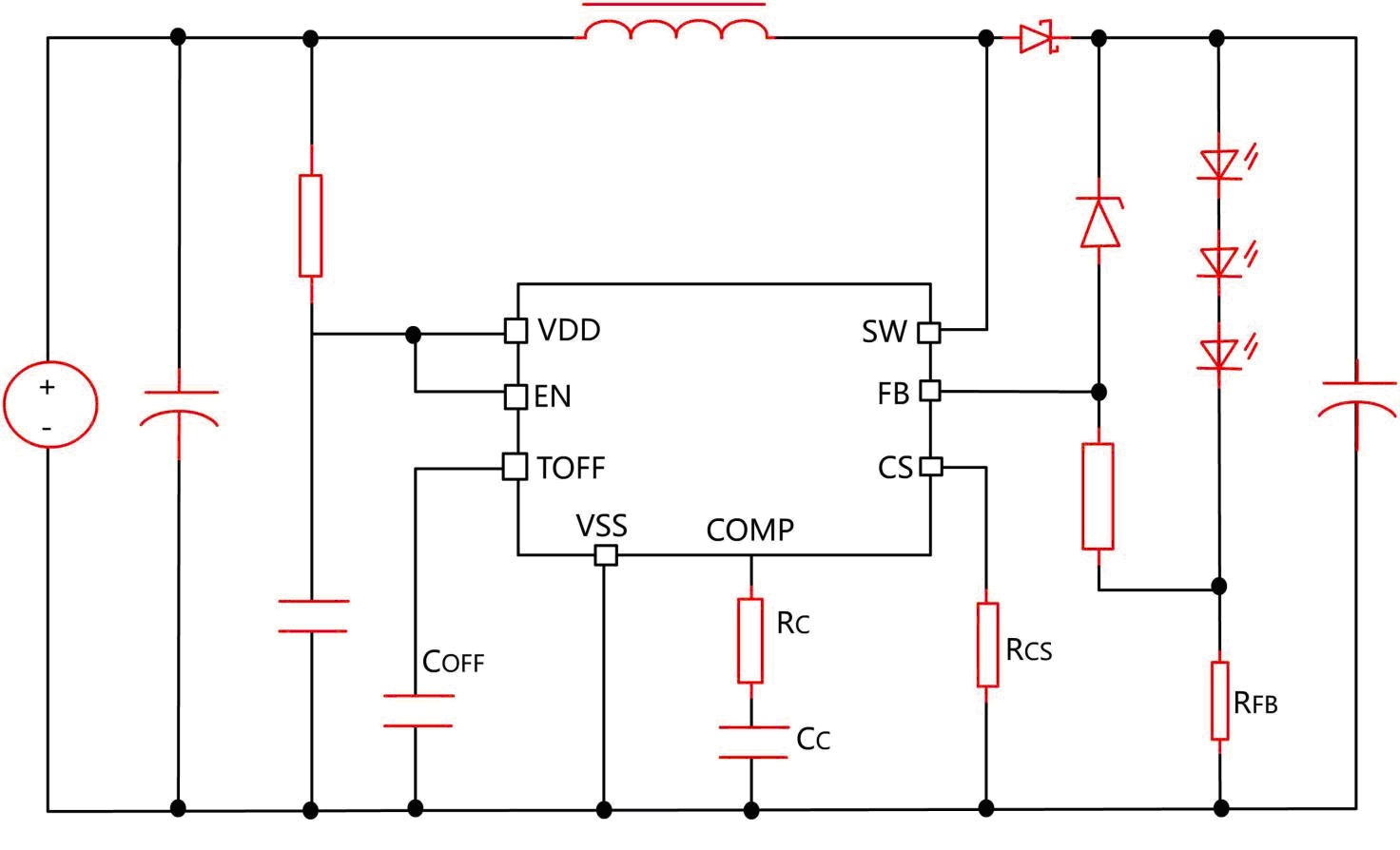

典型应用图



极限参数

如无特殊说明,环境温度为25℃

符号

描述

参考范围

单位

VDD

VDD端最大电压

5.5

V

VMAX

ENCOMPFBTOFFCS脚电压

-0.3VDD+0.3

V

VSW

VSW脚的最大电压

60

V

PESOP8

ESOP8封装最大功耗

0.8

W

TA

工作温度范围

-2085

TSTG

存储温度

-40120

TSD

焊接温度范围(时间小于30秒)

240

TESD

静电耐压值(人体模型)

2000

V

注:极限参数超过上表中规定的工作范围可能导至器件损坏而工作在以上条件下可能会导致器件的可靠性。



电特性

如无特殊说明,VDD=5.5V,TA=25℃

参数

符号

测试条件

最小值

典型值

最大值

单位

电源电压

VDD钳位电压

VDD

IVDD<10mA



5.5



V

欠压保护电压

VDD_UVLO

VDD上升



2.5



V

欠压保护迟滞

VDD_HYS





0.5



V

电源电流

工作电流

IOP

FOP=200KHz



1.3



mA

待机输入电流

IINQ

无负载,EN为低电平



200



uA

输入峰值电流采样

过流保护阈值

VCS_TH



240

250

260

mV

输出电流采样

FB脚电压

VFB



240

250

260

mV

关断时间

最小关断时间

TOFF_MIN

TOFF脚无外接电容



620



ns

EN使能端输入

EN端输入高电平





0.4*VDD





V

EN端输入低电平









0.8

V

内置MOS开关

MOS管耐压

VDS



60





V

MOS管导通内阻

RDSON

VGS=5V



50



m

过温保护

过温调节

OTP_TH





135



功能描述

HX3330B是一款内置100V功率NMOS升压大功率LED恒流驱动IC,采用固定关断时间的峰值电流模式控制方式。

HX3330B芯片内部由误差放大器、PWM比较器、电感峰值电流限流、固定关断时间控制电路、PWM逻辑、功率管驱动、基准等电路单元组成。

HX3330B芯片通过FB管脚来采样LED输出电流。系统处于稳态时FB管脚电压VFB恒定在约250mV。当VFB电压低于250mV时,误差放大器的输出电压即CMOP管脚电压升高,从而使得在功率管导通期间电感的峰值电流增大,因此增大了输入功率,VFB电压将会升高。反之,当VFB电压高过250mV时,误差放大器的输出电压会逐渐降低,从而使得在功率管导通期间电感的峰值电流减小,因此减小了输入功率,VFB电压随之降低。

HX3330B芯片通过CS管脚采样电感电流,实现峰值电流控制。此外,CS脚还用来限制最大输入电流,实现过流保护功能。

HX3330B系统关断时间过通过连接到TOFF管脚的电容COFF来设置。通过设定关断时间,可设置系统的工作频率。

HX3330B的COMP管脚是误差放大器的输出端,需在COMP脚外接电阻、电容来实现频率补偿。

HX3330B内部集成了VDD稳压管,以及软启动和过温保护电路。

LED电流设置:

LED输出电流由连接到FB管脚的反馈电阻RFB设定:

ILED=0.25/RFB



TOFF 设置:

关断时间可由连接到FB管脚的反馈电阻RFB设定:

TOFF=0.51*150K*(COFF+7.3pF)+TD

其中TD=61ns.

如果不接COFF,HX3330B内部将关断时间设定为620ns。对于大多数应用,建议COFF电容取值为22-33pF或更大。


系统工作频率FS

系统工作频率FS由下式确定:

FS=VIN/VOUT*TOFF

其中VIN、VOUT分别系统输入和输出电压


电感取值

流过电感的纹波电流大小与电感取值有关。工作于连续模式时,电感纹波电流由下式确定:

IL=((VOUT-VIN/L*TOFF

增大电感值纹波电流会减小,反之增大。

连续模式下电感的峰值电流由下式确定:

IPK=VO*Iled/Vin*η)+IL/2

电感电流工作在连续模式与非连续模式的临界值由下式确定:

Lcri=VIN*(VOUT-VIN)*TOFF/(2VOUT*ILED)

电感数值大于Lcri则系统工作在连续模式,电感数值小于Lcri则系统工作在非连续模式。电流大于电感峰值的1.5倍以上。同时应选择低ESR的功率电感,在大电流条件下电感自身的ESR会显著影响系统的转换效率。



RCS设置

需合理设置RCS电阻阻值,以防止在正常负载下因为输入限流而限制输出功率。

RCS0.2/(VOUT*ILED/(η*VIN)+(VOUT-VIN)*TOFF/(2L))

其中η表示转换效率,典型地可取90%。应在最低输入电压下计算得到RCS值。

系统的最大峰值电流IPK由电阻RCS限定:

IPK0.25/RCS

供电电阻选择

HX3330B通过供电电阻RVDD对芯片VDD供电。

RVDD=VIN-VDD/IVDD

其中VDD取5.5V,IVDD典型值取2mA,VIN为输入电压。当开关频率设置的较高时,芯片工作电流会增大,相应地应减小供电电阻取值。

芯片内部接VDD脚的稳压管最大钳位电流不超过10mA,应注意RVDD的取值不能过小,以免流入VDD的电流超过允许值,否则需外接稳压管钳位。


过温保护

当芯片温度过高时,系统会限制输入电流峰值,典型情况下当芯片内部温度超过135℃以上时,过温调节开始起作用;随温度升高输入峰值电流逐浙减小,从而限制输入功率,增强系统可靠性。


附件是规格书下载
