特点 实物图 （ SOT23-6 )

◆输入40V耐压

◆恒流拐点电压低： IOUT=120mA@VDS=0.2V

◆负载电流调变率小于0.5%/V

◆温度调整率不高于±0.35 %/℃

◆芯片具有过温保护高温下自动降电流

◆SOT23封装具有良好的散热

概述

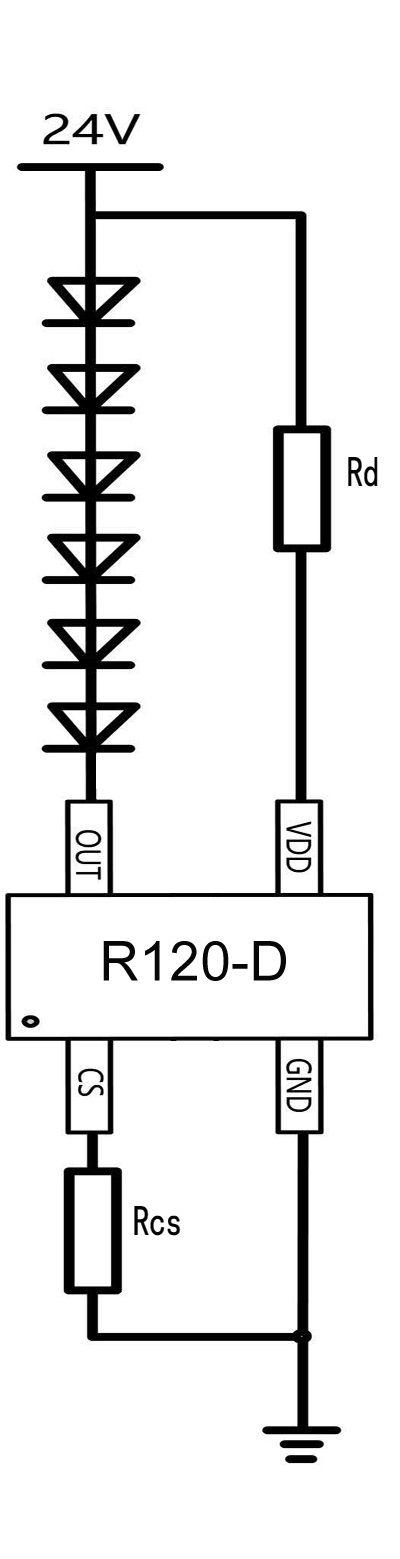

R120-D是一款适用于灯带、灯条和灯板等应用的中低压照明恒流驱动器，具有良好的抗冲击能力和高可靠性。LED电流由连接CS脚与GND脚的电阻RCS设定，恒流精度高，一致性好，LED电流也可以使用PWM调光控制。适用于3-40V恒压电源供电，不需要额外组件，系统结构简单，外围元件极少，方案成本低。

PWM 调光端口支持高辉应用，可以支持 20K 以上的调光频率，分辨率超过 1000：1，当 PWM 拉低到 GND超过 120ms，芯片自动进入休眠模式以降低功耗，当 PWM 端口拉高以后芯片重新启动。芯片的输出电流都通过 CS 端口电阻来设定，PWM端口默认上拉，内部自带 100uA 上拉能力。

R120-D采用 SOT23-6封装，引脚导热充分，散热好。
