产品概述HX301B-1A系列芯片，主要应用于灯带恒流，车灯等低压恒流
产品说明：
HX301B是一款专为LED照明而设计的恒流驱动芯片。其采用了先进的高压COMS工艺制程，以及可靠，稳定的电路架构，保证了HX301B支持宽电压输入，并可以提供非常稳定的恒流输出。HX301B的电源电压线性调整率，负载调整率等恒流特性参数非常优异，可以有效地避免由于电源电压波动而造成的LED灯具的亮度变化。HX301B极低的启动电压，以及超低待机功耗，可以有效减少待机损耗，提高电源效率，最高可达99%以上。
产品特点：
HX301B单信道定电流驱动器
固定电流设计，不需要外加电阻设定电流
电源电压范围1.6V - 21V
输出端承受电压范围0.1V - 21V
IC承受功耗典型250MW，最大极限350MW
VDD脚可做PWM调光
工作温度-40℃ - 120℃
片间电流差异低于 ±3%
高电压应用时芯片可串接使用*(单信道型态可串接)
负载调变率1%/V
无铅环保封装
封装形式 SOT23-3
订购信息
|
产品型号 |
封装形式 |
封装印字 |
包装形式 |
包装数量 |
环保信息 |
|
HX301B-1A10 |
SOT23 |
1A10 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A15 |
SOT23 |
1A15 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A20 |
SOT23 |
1A20 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A25 |
SOT23 |
1A25 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A30 |
SOT23 |
1A30 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A35 |
SOT23 |
1A35 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A40 |
SOT23 |
1A40 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A45 |
SOT23 |
1A45 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A50 |
SOT23 |
1A50 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A55 |
SOT23 |
1A55 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A60 |
SOT23 |
1A60 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A65 |
SOT23 |
1A65 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A70 |
SOT23 |
1A70 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A75 |
SOT23 |
1A75 |
Tape Reel |
3,000/Reel |
无铅 |
1Axx表示输出电流(可选范围10mA-75mA)，每5MA分档。
特性名称
代表符号
规格
单位
电源电压
VDD
0 ~ 21
V
输出端耐压
VP
-0.1 ~ 21
V
输出电流
IP
150
mA
承受功率
PD
0.25(SOT23)
W
工作温度
TOPR
-40~+120
°C
储存温度
TSTG
-60~+150
°C
直流特性
一般测试条件：Vdd=10V，Vp=2V，Ta=25℃，除非注明。
特性名称
符号
测试条件
最小
典型
最大
单位
电源电压
VDD
-
1.6
-
21
V
静态电流
IDD
17V>V DD >2V
-
95
-
uA
输出电压
VP
V DD =5V, I P ≈I Ptyp
0.1
-
21
V
输出电流
IP
V DD =Vp=10V
10
-
75
mA
漏电
ILeakage
0.4V > VDD > 0V, VP = 15V
-
-
1
uA
电源电压调整率
%/VDD
15V > VDD > 2.6V
-
-
±1
%/V
负载电压调整率
%/VP
15V > VP > 0.3V
-
-
±1
%/V
温度调整率
%/10℃
-
-
-
±0.25
%/10℃
芯片间电流差异
ISkew
-
-
-ws
5
%
Note1：VP最小启动电压见下表：
型号
VP最小启动电压
单位
1A10
<0.10
V
1A15
<0.15
1A18
<0.20
1A20
<0.20
1A25
<0.25
1A30
<0.30
1A35
<0.35
1A40
<0.40
1A45
<0.45
1A50
<0.50
1A55
<0.55
1A60
<0.60
1A65
<0.65
1A70
<0.70
1A75
<0.75

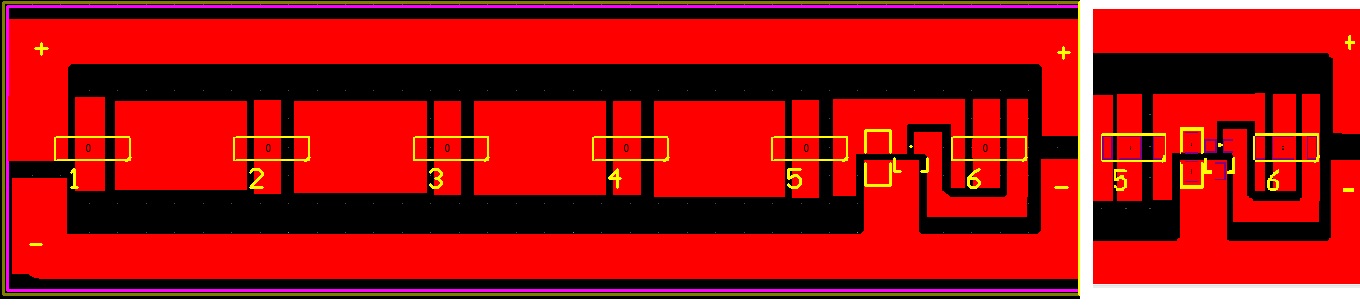

应用电路案例

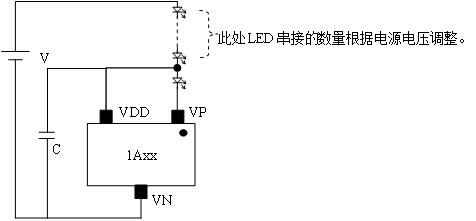

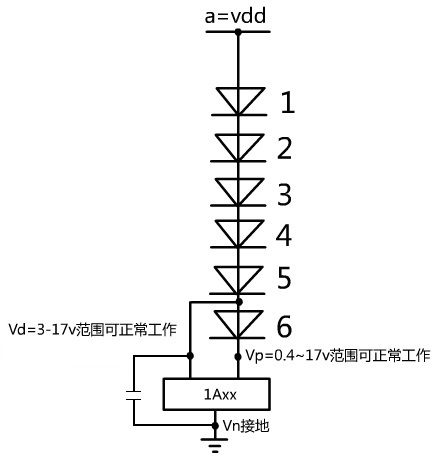

1) 固定恒流应用
极限特性
注: 1、输入电压大于Vled + Vvp总电压
2、VDD与VN之间加1uf电容
附件是规格书下载
